Jenis Kabel Listrik beserta Fungsi dan Gambarnya

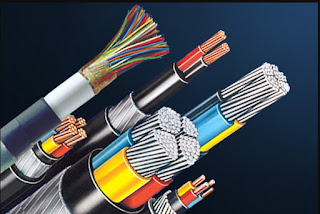

Berbicara mengenai kabel listrik tentu sangat luas sekali. Kabel listrik sendiri merupakan komponen yang memiliki peran vital dalam berbagai peralatan elektronik yang kita gunakan sehari-hari. Dari kegunaannya, jenis-jenis kabel listrik ini sangat banyak dan beragam. Pemakaian jenis kabel pun harus tepat agar tidak menyebabkan konsleting listrik. Untuk itu penting sekali mengetahui jenis jenis kabel listrik berikut ini.




Kabel listrik
Kabel listrik merupakan sebuah komponen konduktor yang berfungsi untuk menghantarkan arus listrik ke benda-benda atau peralatan yang membutuhkan energi listrik agar dapat bekerja.

Meskipun jenis-jenis kabel listrik sangat banyak, tetapi pada umumnya setiap kabel listrik terdiri dari dua bagian utama, yakni bagian isolator dan bagian konduktor.

Bagian-bagian Kabel Listrik
Pada kabel listrik, bahan isolator merupakan bahan yang tidak dapat menghantarkan arus listrik. Pada isolator terdiri dari pembungkus kabel yang memiliki fungsi sebagai pelindung (agar tidak melukai manusia) sehingga aman untuk dipegang. Bahan kabel isolator terbuat dari bahan karet atau plastik (thermoplastik atau thermosetting).

“Semakin baik tingkat isolator pada suatu kabel listrik, maka semakin bagus pula kualitas pada kabel tersebut.”

Bagian Konduktor pada kabel listrik merupakan bagian yang dapat mengalirkan arus listrik. Pada umumnya, bagian konduktor pada suatu kabel listrik terbuat dari bahan logam (tembaga atau aluminium). Besar daya hantar dari kabel listrik ditentukan dari parameter yang dinamakan dengan KHA (Kemampuan Hantar Arus).  Kemampuan daya hantar arus pada tiap kabel sendiri tidak sama tergantung dari bahan konduktor pada kabel tersebut.

Kemampuan Daya Hantar Arus (KHA) pada kabel listrik ditentukan oleh beberapa faktor berikut ini :

  • Bahan konduktor
  • Luas penampang atau diameter kabel konduktor
“ Sebagian besar semakin besar diameter pada suatu kabel listrik, maka semakin tinggi pula kemampuan hantar arus listrik.”

Tidak hanya bahan isolator saja, bahan konduktor juga berperan dalam menentukan kualitas dari sebuah kabel listrik.

“ Semakin tinggi kemampuan daya hantar  arus listrik, maka semakin tinggi pula kualitas kabel ilstrik tersebut.”

Jenis Jenis Kabel Listrik
Masing-masing dari jenis kabel listrik memiliki spesifikasi ukuran dan kapasitas yang berbeda-dala dalam menghantarkan energi listrik. Ada berbagai jenis kabel listrik yang  biasanya digunakan dalam instalasi listrik di rumah, diantaranya NYA, NYM, NYY, NYAF, NYBY, NYCY, NYMHY, AAAC, dan sebagainya.

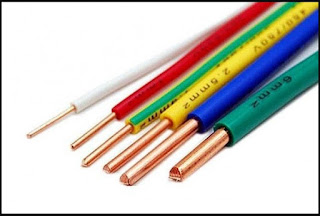

1. Kabel NYA
Kepanjangan dari kabel NYA, yaitu :
  1. N     = Kabel Tembaga
  2. Y      = Isolasi PVC
  3. A      = Inti Tunggal



Kabel NYA adalah salah satu kabel listrik yang memiliki inti tembaga tunggal (pejal) dan dilapisi bahan isolator PVC  yang sering digunakan dalam instalasi listrik di rumah-rumah. Pada umumnya, kabel listrik NYA memiliki diameter sebesar  1.5 mm atau 2.5 mm.

Bahan isolatornya biasanya memanfaatkan warna sabagai pembeda antara fasa, netral dan ardenya. Seperti warna merah, kuning, hitam, biru maupun kuning strip hijau. Lapisan isolator ini hanya satu lapis saja.

Kelebihan dari kabel listrik NYA adalah harga yang relatif lebih murah dibanding jenis kabel listrik lain. Selain itu penggunaannya mudah dan gampang dalam menentukan jumlah kabel yang diperlukan.

Kekurangan  dari jenis kabel ini yaitu lebih mudah cacat bila terkena goresan, gigitan tikus, ataupun cuaca, karena lapisan isolatornya hanya satu lapis. Untuk meminimalisir kerusakan, kabel NYA sebaiknya dilindungi menggunakan pipa PVC atau dipasang di udara agar jauh dari jangkauan.

Hal hal yang harus diperhatikan dalam penggunaan kabel NYA :
  • Pastikan kabel dilindungi oleh pipa instalasi untuk pemasangan tetap dalam jangkauan tangan.
  • Kabel NYA sebaiknya dilindungi pipa PVC untuk pemasangan di tempat yang lembab.
  • Kabel sebaiknya dilindungi pipa instalasi dulu, tidak langsung menempel pada plesteran kayu maupun ditanam langsung dalam plesteran atau kayu.
  • Bila dipasang di luar jangkauan tangan, boleh terbuka dengan menggunakan isolator jepit atau rol isolator. Cara pasangnya pun harus ada jarak minimal 1 cm dari dinding ataupun bagian lain bangunan.
  • Bisa digunakan dalam peralatan listrik dan PHB.
  • Hindari pemasangan pada ruangan basah, di alam terbuka, serta tempat kerja dan gudang.
2. Kabel NYM
N     = Kabel Tembaga
Y      = Isolasi PVC
M     = Inti lebih dari satu

Kabel listrik NYM merupakan salah satu jenis kabel yang memiliki inti lebih dari satu, dimana masing-masing inti dilapisi dengan isolator,  kemudian beberapa inti yang telah dilapisi tersebut dibungkus menjadi satu dan ditambahkan isolasi putih dan selubung karet.

Inti pada kabel NYM biasanya berjumlah 2 hingga 4 inti dengan warna yang berbeda. Kabel ini sering digunakan pada instalasi listrik gedung atau bangunan yang langsung tertanam pada dinding.

Keunggulan pada kabel listrik NYM yaitu kualitas dan ketahanan kabel yang baik. Tak hanya itu, kabel  ini juga bisa dipasangkan pada lingkungan kering dan basah, namun tidak untuk ditanam.

Kekurangan dari kabel NYM yaitu dari segi harga yang lebih dari dari kabel NYA.

3. Kabel NYY

Kepanjangan dari kabel NYY, yaitu :
N     = Kabel Tembaga
Y      = Isolasi PVC
A      = Selubung Luar isolasi PVC

Kabel listrik NYY merupakan kabel yang dirancang khusus untuk instalasi listrik yang ditanam di dalam tanah dan berbagai kondisi seperti outdoor, tempat yang kering ataupun lembab.  Namun tidak ada salahnya jika kabel ini tetap tambahkan perlindungan dengan pipa PVC atau pipa besi agar lebih aman dan terjamin (terutama untuk aliran listrik yang bertegangan tinggi).

Bisa dibilang bila kabel NYY merupakan penyempurnaan dari kabel NYA dan NYM.

Kabel NYY memiliki bahan isolator utama dengan konstruksi kuat dan kaku yang memiliki kemampuan anti gigitan tikus. Kemudian di dalamnya berisi 2, 3, atau 4 kabel yang tiap-tiap kabel berinti tunggal dan masing-masing inti itu sendiri dilapisi isolator juga.

Biasanya warna khas dari kabel ini adalah hitam dengan isolasi ganda. Penggunaan kabel ini juga digunakan pada lampu taman, ataupun kabel tenaga pada industri. Untuk pemasangan ditanam di dalam tanah harus dijaga akan kerusakan isolasinya dari kerusakan mekanis dengan memberikan pipa perlindungan.

4. Kabel NYAF
Kabel listrik NYAF merupakan kabel yang memiliki inti terbuat dari bahan tembaga dan berserabut, dan dilapisi PVC kualitas menengah. Kabel listrik jenis NYAF memiliki fleksibilitas yang tinggi sehingga sering digunakan untuk instalasi listrik pada panel-panel atau jalur dengan berkelok-kelok.

Dalam pemakaiannya, kabel ini harus diberi perlindungan lagi dengan pipa distribusi. Kabel ini juga terbilang mudah akan korosi dalam jangka waktu yang lama terutama pada bahan inti berasal dari tembaga campuran.





Untuk penggunaanya, kabel NYAF harus dipasang pada tempat dan lingkungan yang kering. Sangat tidak disarankan dipasang pada lingkungan yang lembab ataupun basah serta tidak bisa terkena cuaca secara langsung.





5. Kabel NYYGby/NYRGbY/NYBY
Kabel listrik jenis ini memiliki dua atau lebih inti tembaga dengan isolasi PVC, kemudian dilindungi kawat baja bulat terlilit plat baja serta isolasi utama berbahan PVC sehingga sangat kuat dan tahan lama. Kabel  NYYGby/NYRGbY/NYBY banyak digunakan untuk instalasi kabel listrik yang di tanam di dalam tanah.

Dalam pemasangannya, kabel jenis ini tidak perlu lagi diberikan tambahan perlindungan kecuali pada titik-titik yang menyeberangi jalan raya maka sebaiknya dilindungi lagi, minimal dengan pipa PVC. Cara pemasangan kabel ini ditanam di dalam tanah maksimal pada kedalaman sekitar 0.8 meter.

6. Kabel NYCY

Kabel listrik jenis NYCY merupakan salah satu jenis kabel yang dapat dipasang pada berbagai tempat, baik itu di dalam ruangan, di alam terbuka, maupun di dalam tanah. Kabel jenis ini terdiri dari penghantar konsentris yang juga dilapisi dengan pita CU kabel sebagai pelindung. Kelebihan dari kabel ini yaitu tahan terhadap berbagai jenis kondisi cuaca.


7. Kabel BC
Kabel listrik jenis BC merupakan kabel memiliki sistem konduktansi yang baik dan unik, dimana  pada konduktornya terdiri dari pilinan beberapa kabel yang disatukan sehingga menghasilkan konstruksi kabel yang kuat dan tidak mudah putus.

Pada umumnya kabel ini memiliki ukuran 6 mm hingga 500 mm dengan kemampuan menerima tegangan maksimal 500 Volt.
Kabel BC banyak digunakan sebagai kabel listrik untuk grounding (pentanahan) dan cukup baik juga digunakan sebagai kabel penghantar untuk  penangkal petir di gedung atau bangunan tinggi.

8. Kabel AAAC
Kabel listrik AAAC merupakan jenis kabel yang terdiri dari pilinan beberapa kabel yang terbuat dari aluminium magnesium-silicon campuran logam dan memiliki kemampuan menghantarkan listrik yang cukup baik.

Tak hanya itu, kabel jenis ini dibuat sebagai kabel yang memilliki konstruksi cukup kuat, anti karat dan untuk penggunaan dalam jangka waktu yang lama. Kabel ini juga baik difungsikan sebagai penghantar dari penangkal petir.

9. Kabel ACSR
Kabel listrik ACSR merupakan kabel yang terdiri dari bahan aluminium dengan inti dari kawat baja. Pada penggunaanya, kabel ini sering difungsikan pada saluran transmisi tegangan tinggi yang menyalurkan listrik jarak jauh.

Dalam pemasangannya, biasanya kabel ini dipasang melintang tanpa isolasi apapun diantara dua tiang menara distribusi. Mengapa demikian ? karena tegangan yang sangat tinggi yang mengalir pada kabel ini menghasilkan panas yang dapat melelehkan lapisan isolator kabel itu sendiri.

Kabel jenis ACSR memiliki konstruksi yang sangat kuat, tahan karat serta tahan lama karena dipasang pada lingkungan terbuka atau ourdoor sehingga harus tahan terhadap berbagai kondisi cuaca.

10. Kabel ACAR
Kabel listrik ACAR memiliki konstruksi dan fungsi yang hampir sama dengan kabel jenis ACSR. Perbedaannya adalah pada kabel ACAR memiliki kualitas yang lebih bagus karena bahan kabelnya diperkuat dengan bahan logam campuran sehingga menghasilkan kabel yang sangat kokoh, dan lebih tahan lama.




11. Kabel NYMHYO
Kabel listrik NYMHYO merupakan kabel listrik yang memiliki dua atau lebih kabel berinti serabut. Pada umumnya kabel jenis ini tidak untuk instalasi listrik tegangan dan arus besar, karena dapat menghasilkan panas yang bisa membahayakan.

Namun  hanya untuk digunakan pada arus rendah saja  seperti pada peralatan elektronik rumah tangga. Misalnya pada kabel soundsystem, audio video ataupun rangkaian elektronika lainnya.

Di pasaran sendiri kabel jenis ini sangat beragam dan bervariasi, ada yang terbuat dari tembaga murni maupun tembaga campuran. Biasanya semakin bagus kualitas kabel NYMHO maka semakin mahal pula harganya.

12. Kabel NYMHY/NYYHY
Kabel listrik NYMHY?NYYHY merupakan kabel yang terdiri dari 2 sampai 3 kabel yang berinti serabut dan masing-masing dilindungi oleh isolator PVC dan kemudian semuanya dibungkus dengan isolator utama.

Kabel jenis ini banyak digunakan sebagai penghubung antara peralatan listrik ataupun stop kontak rumah yang pemasangannya pada atap dan dinding ruangan.  Biasanya kabel ini digunakan hanya untuk aliran listrik rumah  tangga uang memiliki daya 900 Watt ke bawah. Untuk listrik rumah tangga yang memiliki daya 900 Watt ke atas, dapat menggunakan kabel berinti tunggal jenis NYM.

Sebenarnya kabel NYMHY dan NYYHY memiliki sedikit perbedaan, antara lain :

  • Isolator utama kabel NYMHY berwarna putih sedangkan isolator utama kabel NYYHY berwarna hitam.
  • Kabel NYYHY memiliki kualitas yang lebih baik dibanding dengan NYMHY, lebih kuat serta lebih aman.
Demikianlah jenis-jenis kabel listrik yang bisa kami sampaikan. Selain jenis-jenis kabel di atas, kemungkinan masih ada beberapa jenis kabel listrik lainnya. Hal ini karena kebutuhan dari setiap alat elektronika berbeda, menyesuaikan dari besar tegangan dan arus listrik.
